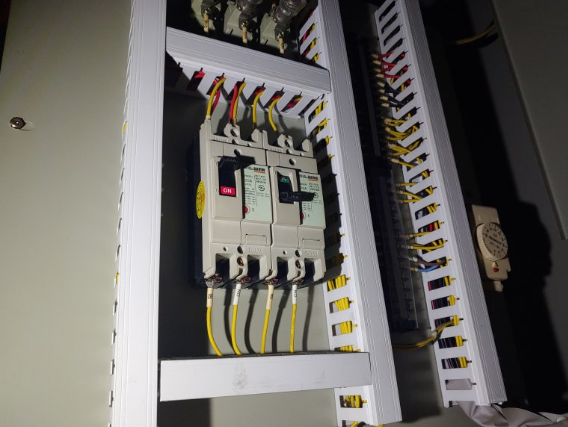

ATS(automatic transfer switch) 자동절체스위치 또는 자동 절환 스위치라고도 불리우는데,
상용전원이 정전 및 일정 기준전압 이하로 내려가는 경우에,
상용전원을 비상용 발전기의 예비전원으로 자동 전환시켜서,
비상부하 및 소방부하 등에 전원을 차질없이 공급하는 역할을 합니다.
ASS(automatic section switch) 자동고장구분개폐기
자동 고장구분 개폐기 또는 고장구간 자동개폐기라고도 불리우는데,
수전용량이 300[kVA]를 초과하고 1,000[kVA] 이하이면서, 특고압(7[kV]를 초과하는 전압)을 사용하는 간이수전설비의 인입구에 설치해서 고장구간의 확대를 방지하고 계통을 보호합니다.
ASS는 우리나라 배전선로의 근간을 이루는
3상 4선식 22.9kV-Y 다중접지 방식의 단점인
지락사고시 사고의 파급범위를 사고발생 수용가로 국한 시키기 위해 개발되었다.
전기기사 실기 기출
출제년도 : 98. 12. ▶점수 : 5점
간이 수변전설비에서는 1차측 개폐기로 ASS(Auto Section Switch)나 인터럽트 스위치를 사용하고있다.
이 두 스위치의 차이점을 비교 설명하시오.
(1) ASS (Automatic Section Switch)
(2) 인터럽트 스위치(Interrupter Switch)
답안작성
(1) ASS :
무전압시 개방이 가능하고,
과부하시 자동으로 개폐할 수 있는 고장구분 개폐기로
돌입전류 억제기능을 갖고 있다.
(2) 인터럽터 스위치 :
수동 조작만 가능하고,
과부하시 자동으로 개폐할 수 없고,
(돌입전류 억제기능을 갖고 있지 않으며),
용량 300[kVA] 이하에서 ASS대신에 주로 사용하고 있다.
* ass 콘트롤러 배터리 교체
1. 전면부 전원버튼 내린다.
2. 충전 전원 차단부를 내린다.
3. 배터리 교체. (12v 2개 22~26V)
AISS(air insulated section switch)는 기중 절연형 자동 고장구분 개폐기로 불리우는데,
고장 구간을 자동으로 개방하여 파급 사고를 방지하고
전부하 상태에서 자동으로 개방할 수 있어 과부하 보호합니다.
